FSY型、WSY型立式玻璃鋼液下泵產品概述
本泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
玻璃鋼液下泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。

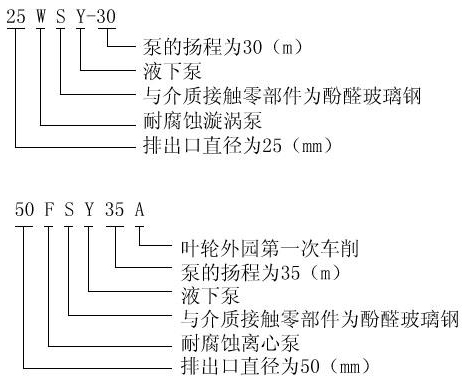

FSY型、WSY型立式玻璃鋼液下泵型號意義
例子：50WFSY-35A
50------排出口直徑mm W-------旋渦式
F------離心泵 S------與介質接觸部件材料為玻璃鋼
Y------液下泵 35------揚程m
FSY型、WSY型立式玻璃鋼液下泵產品特點
產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
FSY型、WSY型立式玻璃鋼液下泵技術參數
流量范圍：2.88m3/h~110m3/h
揚程范圍：15m~50m
電機功率：1.5kw~15kw
FSY型、WSY型立式玻璃鋼液下泵性能參數
型號 | 流量Q | 揚程H (m) | 轉速n (r/min) | 功率N (Kw) | 葉輪直徑D (mm) | 吸上高度 (Hs) | ||
(m3/h) | (L/S) | |||||||
25WSY-22 | a型 | 2.88 | 0.8 | 22 | 2900 | 2.2 | 120 | 800至3000 |
4.05 | 1.12 | 18 | ||||||
6.48 | 1.8 | 15 | ||||||
25WSY-30 | 2.88 | 0.8 | 30 | 2900 | 3 | 120 | ||
6.48 | 1.8 | 20 | ||||||
9 | 2.52 | 15 | ||||||
40WSY-258 | 5.76 | 1.6 | 25 | 2900 | 4 | 142 | ||
8.1 | 2.24 | 20 | ||||||
13.32 | 3.7 | 15 | ||||||
40FSY-22 | 8.1 | 2.24 | 22 | 2900 | 3 | 140 | ||
15.84 | 4.4 | 18 | ||||||
20 | 5.5 | 15 | ||||||
40FSY-18 | 6.48 | 1.8 | 18 | 2900 | 2.2 | 132 | ||
15 | 4.17 | 15 | ||||||
21.6 | 6 | 12 | ||||||
40WSY-50 | b型 | 6.48 | 1.8 | 50 | 2900 | 7.5 | 144 | |
8.64 | 2.4 | 45 | ||||||
14.4 | 4 | 35 | ||||||
40FSY-35 | 10 | 2.8 | 34 | 2900 | 4 | 162 | ||
20 | 5.5 | 30 | ||||||
30 | 8.3 | 24 | ||||||
50FSY*35 | 30 | 8.3 | 35 | 2900 | 7.5 | 182 | ||
45 | 12.5 | 32 | ||||||
55 | 15.1 | 28 | ||||||
50FSY-35A | 25 | 7 | 26 | 2900 | 5.5 | 168 | ||
35 | 9.7 | 25 | ||||||
45 | 12.5 | 22 | ||||||
50FSY-20 | 18 | 5 | 20 | 2900 | 4 | 150 | ||
30 | 8.3 | 16 | ||||||
35 | 9.7 | 12 | ||||||
80FSY-35 | 56 | 15.5 | 35 | 2900 | 15 | 184 | ||
92 | 25.5 | 29 | ||||||
110 | 30.5 | 25 | ||||||
80FSY-35A | 45 | 12.5 | 26 | 2900 | 11 | 163 | ||
69 | 19.2 | 22 | ||||||
90 | 25 | 19 | ||||||
FSY型、WSY型立式玻璃鋼液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。

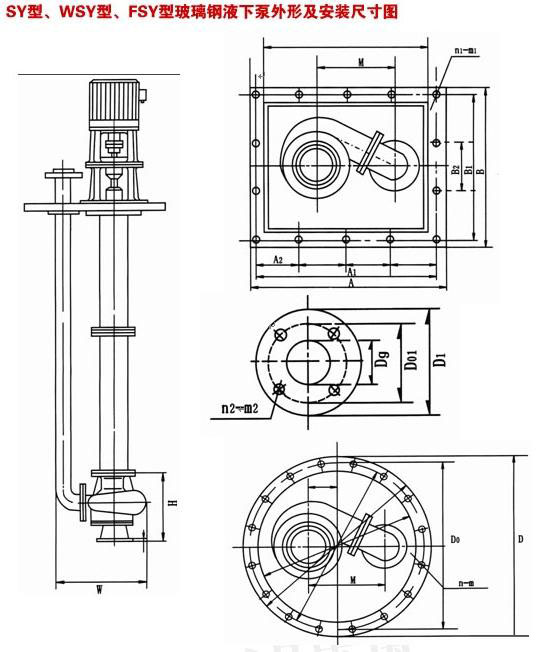

FSY型、WSY型立式玻璃鋼液下泵安裝尺寸圖
