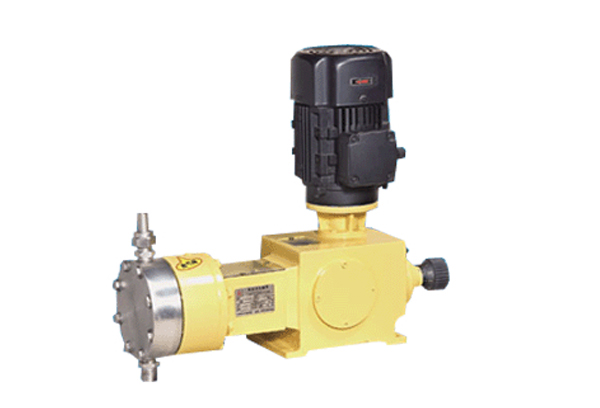

JYX型液壓隔膜式計量泵概述
可調計量范圍：0-125L/H
較大壓力承受范圍：0-25MPa
驅動方式：電機驅動
控制方式：手動、自動控制
配置方式：泵頭保溫、冷卻、電機可配防爆
1.與介質直接接觸部位全采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。
2. 精鑄殼體，耐用，精 密澆鑄殼體，鑄銅蝸輪及耐磨球軸承，潤滑油潤滑所有驅動零件。
3. 易損部件全部經過特殊化處理，質量保證。
4. 內部配置性能不錯的調節器總成，延長泵的使用壽命，并降低了噪音。
5. 定量輸出，在泵運行或停止時也可任意調節流量，精 密度高可達正負百分之一。
6. 吐出壓力較高一款系列可達500KG。
7. 適用于輸送溫度為 -30～120℃，粘度為 0.3～800mm2/s 的介質。
JYX型液壓隔膜式計量泵材質
泵頭部位材料 | 工作條件 |
計量泵頭：SUS304、SUS316 | 環境溫度： -30℃―+90℃ |
計量閥： SUS304、SUS316 | 電機： 二相、三相標準電機或防爆電機 |
閥球： 二氧化硅、SUS304、SUS316、陶瓷、氧化鋯 | 功率：0.37KW 0.55KW |
密封： 聚四氟乙烯 | 防護等級：IP54 |
型號 | 流量（L/H） | 壓力（Mpa） | 柱塞直徑 | 行程 | 泵速 | 電機功率 | 進出口徑（DN） | 重量 |
JYX 7/20 | 7 | 20 | 10 | 25 | 96/144 | 0.55 | 6 | 37 |
JYX 7/13 | 7 | 13 | 0.37 | |||||
JYX 11/14 | 11 | 14 | 12 | 0.55 | ||||
JYX 11/9.0 | 11 | 9 | 0.37 | |||||
JYX 16/14 | 16 | 14 | 0.55 | |||||
JYX 16/9.0 | 16 | 9 | 0.37 | |||||
JYX 20/8.0 | 20 | 8.0 | 16 | 0.55 | ||||
JYX 20/5.4 | 20 | 5.4 | 0.37 | |||||
JYX 30/7.6 | 30 | 7.6 | 0.55 | |||||
JYX 30/4.0 | 30 | 4.0 | 0.37 | |||||
JYX 40/4.0 | 40 | 4.0 | 25 | 0.55 | 10 | 40 | ||
JYX 40/4.0 | 40 | 3.2 | 0.37 | |||||
JYX 50/3.2 | 50 | 3.2 | 0.55 | |||||
JYX 50/1.6 | 50 | 1.6 | 0.37 | |||||
JYX 75/3.2 | 75 | 3.2 | 0.55 | |||||
JYX 75/2.2 | 75 | 2.2 | 0.37 | |||||
JYX 100/2.0 | 100 | 2.0 | 28 | 0.55 | ||||
JYX 100/1.3 | 100 | 1.3 | 0.37 | |||||
JYX 120/2.0 | 120 | 2.0 | 32 | 0.55 | ||||
JYX 120/1.3 | 120 | 1.3 | 0.37 | |||||
JYX 150/1.6 | 150 | 1.6 | 35 | 0.55 | ||||
JYX 150/1.1 | 150 | 1.1 | 0.37 |
液壓隔膜式計量泵是具有無泄漏高壓力的特點，被廣泛采用于易燃、易爆、易揮發、強腐蝕、放射性、劇毒、懸浮液以及昂貴的液體介質輸送；達到高壓加注液體目的。
